前のページでは，破裂音（閉鎖音）の基本的な特徴をみました。このページは，破裂音における有声・無声や有気・無気とかかわるVOTという指標について，Praat上での計測の仕方を学びます。
無声音の特徴
まず，以下のサンプルファイルをダウンロードしましょう。（前のページで使ったのと同じファイルです。）

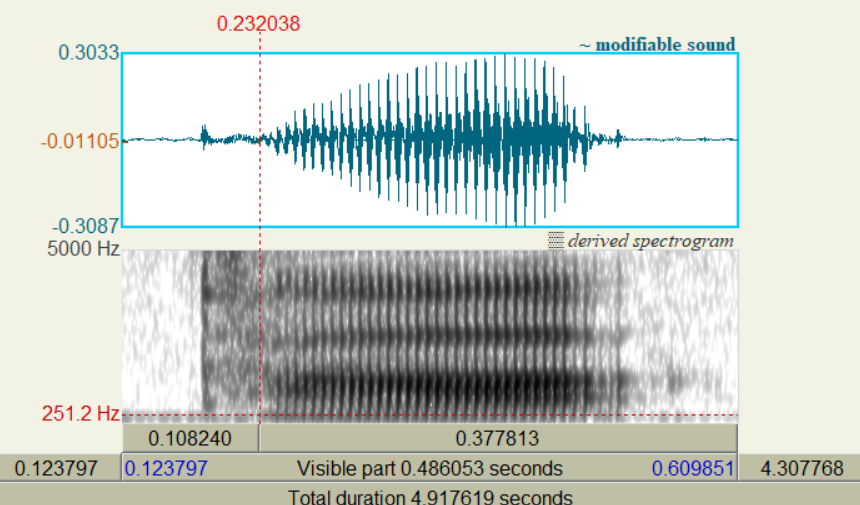

次に，このファイルをPraat上のSoundEditor (View&Edit）で開き，その最初の発話 [ta] の部分のみを表示させてみましょう。
音声波形を見てみると，ちょうどカーソルを立てた辺りから一定に近い周期を持った波が現れ，その振幅が徐々に高まっているのがわかると思います。また，スペクトログラムに注目すると，低い周波数域（ちょうど横方向の赤い点線で示しているあたり）の横棒がこの辺りから始まっているのがわかると思います。これらの特徴は声帯振動の開始に対応しています。スペクトログラム上に現れるこの横棒は，ボイスバー（voice bar）と呼ぶことがあります。
有声音の特徴

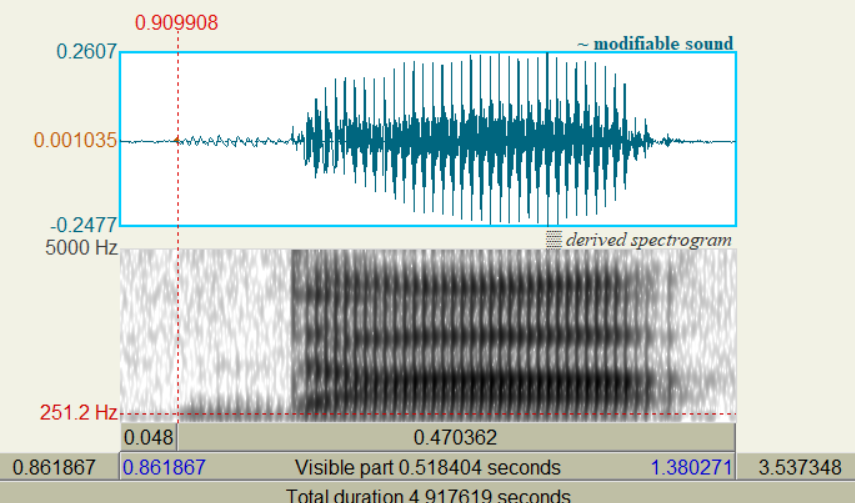

次に [da] の音声波形とスペクトログラムを見てみましょう。
[da]にもやはり，破裂に伴う縦線が観察されます。しかし，[ta]とは異なり，破裂よりも前にボイスバーが観察されます（赤い縦のカーソルのあたりから）。つまり，声帯振動が破裂に先立っているわけです。
VOT (Voice Onset Time)
破裂と声帯振動開始の間の時間をVOT（Voice Onset Time）といいます（Lisker and Abramson 1964）。詳しくは別のページで説明してあります。
このページでも説明したように，破裂の後に声帯振動が始まるときはVOTは正（プラス）の値になり，破裂よりも前に声帯振動が始まるときは負（マイナス）の値になります。VOTが正の場合を +VOT ，負の場合を -VOT と言うことがあります。典型的な無声破裂音は +VOT，典型的な有声破裂音は -VOT となることが知られています。ただし，これはあくまでも「典型的」な場合であることに注意が必要です。有声破裂音と言われている音であってもときには +VOT になることがあり，日本語においてもそのような発音が観察されることが知られています（高田 2011）。これについても，上のページで説明しています。
なお，VOTは有気音・無気音を調べる上でも有効な指標です。一般に，無声無気音よりも無声有気音のほうがVOTが（正の方向に）長くなります。

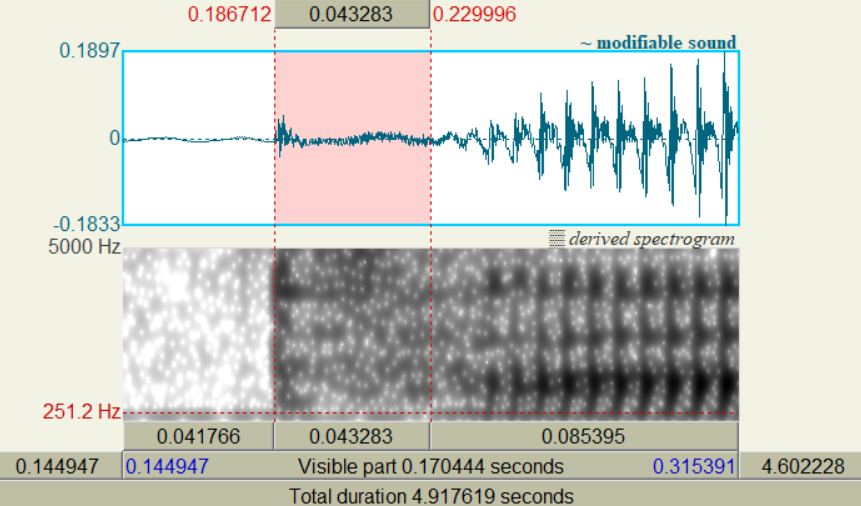

上で取り上げたサンプルファイルのうち，[ta] は破裂より後に声帯振動が始まっているので，VOTは正の値になります。破裂の瞬間から声帯振動開始までの区間を選択することで，VOTの値を計測することができます。例えば先ほどの [ta] の場合，下図の区間が破裂の瞬間から声帯振動開始までの区間なので，VOTは0.043秒（43 ms）ということになります。

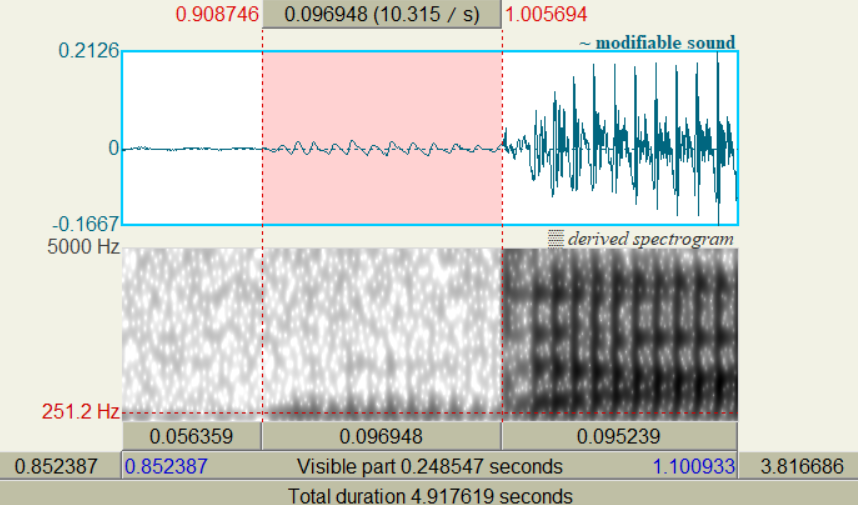

次の図は，[da] の声帯振動開始から破裂までの区間を示したものです。約0.097秒（97 ms）ですが，声帯振動が破裂よりも前に始まっているので，VOTは -97 ms ということになります。
破裂の瞬間や声帯振動開始の時点の確定は容易ではありませんが，一貫した基準をもって計測していくことが重要です。なお，スペクトログラムは時間解像度があまり高くないので，スペクトログラムよりも音声波形にもとづいた方が，VOTのような時間軸上の計測はより正確に行うことができます。声帯振動開始点をどこにとるかについては，Francis et al. (2003) などの議論も参考になります。
サンプルファイル ta-da.wav に含まれている他の発話についてもVOTを計測してみましょう。また，以下のサンプルファイルについても計測してみましょう。
ところで，Praat上でVOTを計測する際には，TextGridを活用すると便利です。これについては次のページで見ていきます。
参照文献
Francis, A. L., Ciocca, V., & Ching Yu, J. M. (2003). Accuracy and variability of acoustic measures of voicing onset. The Journal of the Acoustical Society of America, 113(2), 1025-1032.
Lisker, L., & Abramson, A. S. (1964). A cross-language study of voicing in initial stops: Acoustical measurements. Word, 20(3), 384-422.
高田三枝子（2011）『日本語の語頭閉鎖音の研究―VOTの共時的分布と通時的変化―』くろしお出版. [Amazonリンク]
